近年、多くの生産ラインや物流倉庫での効率的な荷物の運搬を支えるコンベア。その種類と特徴は多岐にわたるため、導入する際には適切な選択が重要です。
そこで本記事では、物流倉庫でよく使われるコンベアの主要な種類とそれぞれの特徴を解説します。効率を追求する物流業界において、適切なコンベヤ選びの参考にしてみてください。
目次[]

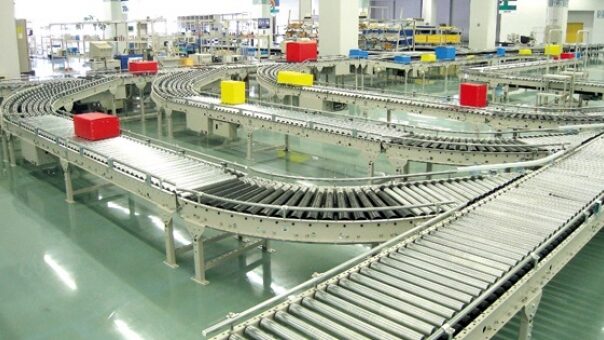

コンベアとは？基礎知識
コンベアの役割と仕組み
コンベアとは、物品を連続的に搬送するための装置であり、生産ラインや物流倉庫において不可欠なインフラです。
人手搬送と比べると、
- 一定速度で安定搬送できる
- 作業のばらつきを排除できる
- 省人化が可能
基本的な仕組みはシンプルで、モーターの駆動力をベルトやローラー、チェーンなどの媒体に伝え、その上に載せたワークを移動させます。しかし実際の現場では、搬送物の形状・重量・数量・工程の流れに応じて最適な方式が選定されます。
単なる「運ぶ装置」と捉えられがちですが、近年では工程全体の効率や品質を左右する重要な設備として位置づけられています。
コンベアとコンベヤ違いは？
「コンベヤ」と「コンベア」はどちらも英語の「conveyor」が語源です。それぞれ、意味は同じです。
主にJIS規格（日本産業規格）や産業界では「コンベヤ」が正式表記とされています。一方、一般的には「コンベア」や「コンベヤー」も広く使われており、どちらを使っても間違いではありません。
日本工業規格【 ＪＩＳ 】では
コンベヤ10000 コンベヤ荷を連続的に搬送する機械。
conveyorＪＩＳでは、一般に用いられるコンベヤの種類に関する主な用語とその定義について規定します。
物流コンベアの種類
コンベアには、様々な種類があります。現場では、搬送物の形状・重量・数量・工程の流れに応じて最適な方式が選定されます。
近年では工程全体の効率や品質を左右する重要な設備として位置づけられています。

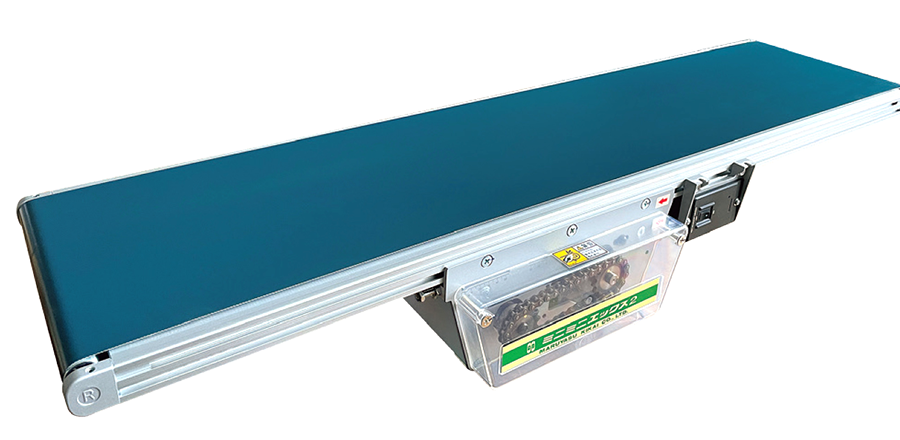

ベルトコンベア
最も一般的に使用されるコンベアで、ベルト上にワークを載せて搬送します。
箱物や袋物など幅広い形状に対応でき、静音性にも優れているため、物流倉庫や食品工場で多く採用されています。
底面が完全に平らでない物でも比較的安定して流すことができます。箱物だけでなく、袋物、小型部品、食品トレーなど、多様な対象に対応しやすい点が大きな特長です。
また、搬送面が連続しているため、小物が隙間に落ちにくく、静かに搬送できるという利点もあります。食品、医薬品、日用品など、比較的丁寧な搬送が求められる分野では特に採用しやすい方式です。
一方で、ベルトは摩耗部品でもあるため、使用環境によっては定期的な交換や張り調整が必要になります。また、重量物や高温物、鋭利な角を持つワークを搬送する場合には、ベルト材質や耐久性への配慮が不可欠です。
さらに、自動化ラインで考えると、ベルトコンベアは「やさしく運べる」反面、「ワークが滑る」「停止精度が取りにくい」といった課題も出ることがあります。
また、重量物や高温環境には不向きな場合があり、用途に応じた材質選定が重要です。

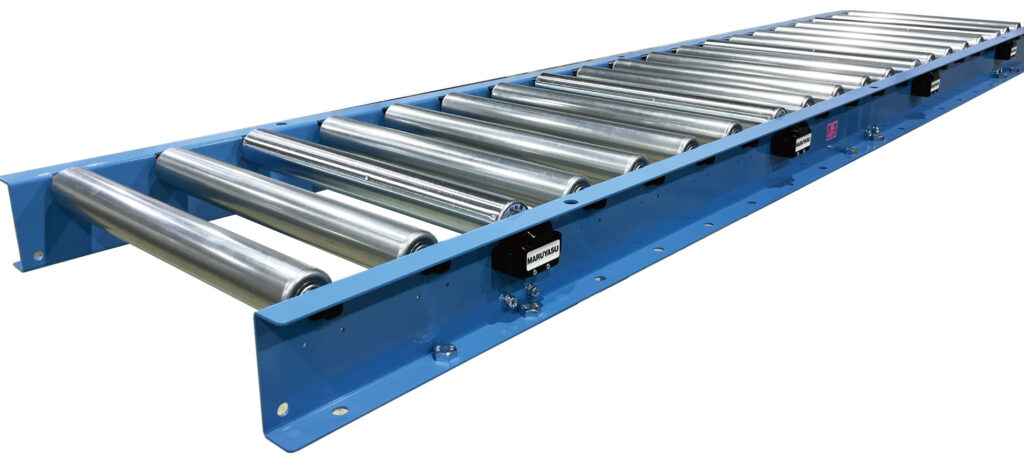

ローラーコンベア
ローラーコンベアは、円筒状のローラーを並べ、その回転によってワークを搬送する方式です。
段ボールケース、コンテナ、パレットなど、底面が平らで剛性のある搬送物に向いています。物流倉庫や出荷ラインで非常によく使われる理由は、構造が比較的シンプルで、ケース搬送に対して高い相性を持つためです。
ローラーコンベアの魅力は、用途の幅広さにあります。モーターでローラーを駆動する方式だけでなく、勾配を利用して重力で流すフリーローラーもあり、ラインの一部では低コストに構成することも可能です。また、ケース同士を一時的に滞留させやすく、バッファ用途にも向いています。
ただし、ローラー間に隙間があるため、柔らかい物や小さすぎる物、不安定な形状の物には不向きです。搬送物が傾いたり引っ掛かったりすると、ライン停止の原因になることがあります。つまり、対象ワークが明確な場合には非常に有効ですが、何でも流せるわけではありません。
仕分けラインや一時保管（バッファ）用途でも多く使われます。

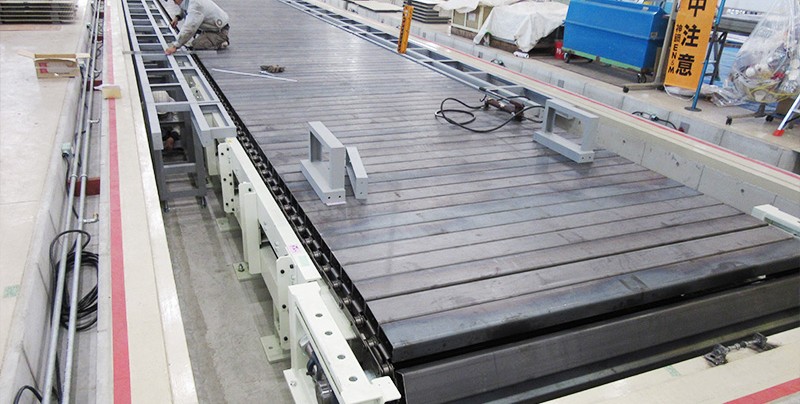

スラットコンベア
スラットコンベアは、金属や樹脂の板状部材を連結して搬送面を構成する方式です。ベルトコンベアよりも剛性が高く、重量物や底面状態が安定しないワークでも搬送しやすいのが特長です。製造ラインでワークをしっかり保持しながら送りたい場合や、熱や油など過酷な環境下で使う場合にも適しています。
スラットコンベアが有効なのは、「搬送中の姿勢安定」が重要なケースです。ベルトのようなたわみが少なく、比較的しっかりした面で支持できるため、重量がある部品や不安定な製品でも安心して流せます。
ただし、構造がしっかりしている分、装置コストや重量が増えやすく、一般的な物流ケース搬送では過剰仕様になることもあります。そのため、物流倉庫よりは製造設備寄りの現場で採用されることが多い方式です。

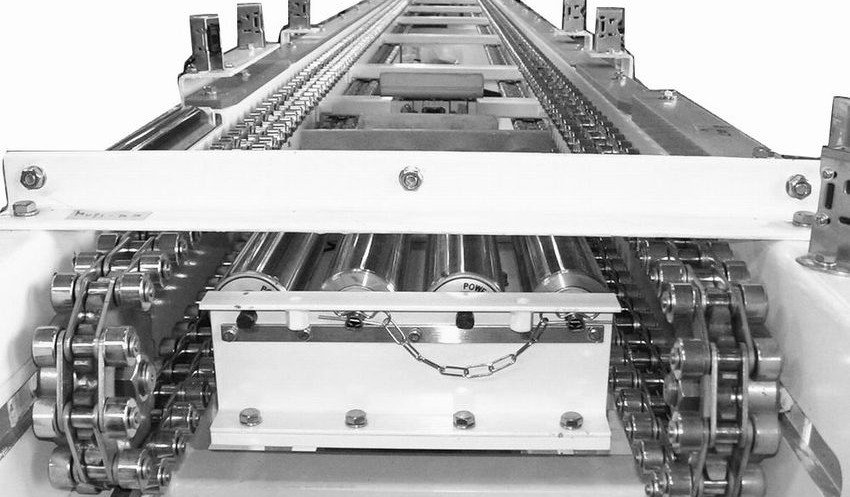

チェーンコンベア
チェーンコンベアは、チェーンの駆動力を利用して重量物やパレットを搬送する方式です。パレット搬送、自動倉庫の入出庫部、重量ケース搬送ラインなどで用いられることが多く、耐久性と高負荷対応力に優れています。
この方式の大きな利点は、重いワークを確実に搬送できることです。一般的なベルトでは難しい重量物でも対応しやすく、長期運用にも向いています。また、パレットのように下部に空間がある搬送物との相性が良いです。
ただし、繊細な位置調整や静かな搬送には向かない場合があります。また機械的な衝撃や騒音への配慮も必要です。したがって、繊細なワークよりは、大型で頑丈な対象物の搬送に強みを発揮する方式といえます。
駆動の有無によるコンベアの種類
コンベアは構造や用途による分類だけでなく、駆動の有無によっても大きく2つに分けることができます。
この分類は、物流現場における運用方法やコスト設計にも大きく関わるため、基本として理解しておくことが重要です。
駆動コンベヤ（モーターあり）
駆動コンベヤは、モーターの動力によって搬送を行うコンベヤです。
自動で連続搬送ができるため、現在の物流ラインでは主流となっています。
特徴としては、
- 自動で安定した搬送が可能
- 長距離搬送や高速搬送に対応
- 他設備（ロボット・仕分け機）との連携がしやすい
などが挙げられます。
一方で、電源や制御が必要となるため、初期コストや設計工数は増える傾向にあります。
主な駆動方式
駆動コンベアには、用途に応じてさまざまな駆動方式が存在します。
チェーン駆動方式
チェーンを介してローラーを回転させる方式で、駆動力が強く、重量物やパレット搬送に適しています。丸ベルト駆動方式
ウレタン製の丸ベルトを用いてローラーを駆動する方式です。比較的静かで、分岐や合流など柔軟なレイアウト構成が可能です。平ベルト駆動方式
ベルトとローラーの接触によって回転を伝達する方式で、静音性に優れています。軽量物の搬送に向いています。モーターローラー方式
ローラー内部にモーターを内蔵した方式で、近年の物流設備では主流です。省スペースで、ゾーン制御や省エネ運用にも適しています。Vリブドベルト方式
高い駆動力を持ちつつ、複数ローラーへの効率的な動力伝達が可能な方式です。
グラビティコンベア（モーターなし）
グラビティコンベアは、モーターなどの駆動部を持たないコンベアです。
搬送は人の手や重力を利用して行われるため、構造が非常にシンプルで、現場に柔軟に導入しやすいという特長があります。
一般的には「フリーローラーコンベア」とも呼ばれ、物流現場では補助ラインや一時保管用途として広く活用されています。
特徴
グラビティコンベアの最大の特長は、シンプルさと低コスト性にあります。
- 電源が不要で導入コストが低い
- 構造が簡単で故障リスクが少ない
- レイアウト変更や増設が容易
一方で、駆動力を持たないため、
- 自動での連続搬送ができない
- 搬送速度やタイミングの制御が難しい
- 長距離搬送や重量物搬送には不向き
といった制約もあります。
そのため、主に「人の作業を補助する設備」として位置づけられることが多いコンベアです。
駆動コンベヤとグラビティコンベヤの使い分け
ここまで見てきたように、コンベヤは駆動の有無によって役割が大きく異なります。
駆動コンベヤは「自動化・効率化」を担い、
グラビティコンベヤは「柔軟性・低コスト運用」を担う存在です。
実際の物流ラインでは、
- 幹線搬送 → 駆動コンベヤ
- 分岐・合流・バッファ → グラビティコンベヤ
といったように、両者を組み合わせることで全体最適を図るケースが一般的です。

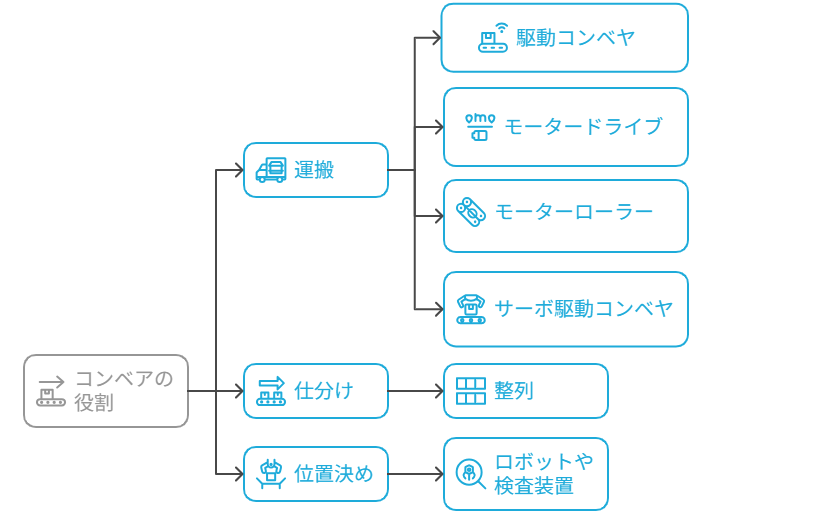

自動化におけるコンベアの役割
運搬（搬送）
工程間をつなぐ最も基本的な役割です。単なる移動ではなく、「必要なタイミングで次工程へ供給する」ことが重要です。コンベアの搬送は、「AからBへ運ぶ」だけではありません。本質は、工程間のリズムを整えることにあります。
仕分け（分岐・振り分け）
コンベアはソーターなどと組み合わせることで、出荷先別・品種別にワークを自動振り分けできます。
ここで重要なのは、仕分け精度はコンベア上の整列状態に依存するという点です。
コンベアは、仕分け工程の基盤としても重要な役割を担います。出荷先や品種ごとにワークを振り分ける際、分岐装置やソーターと組み合わせて使用されます。ここで見落とされがちなのが、仕分け精度は搬送状態に依存するという点です。
例えば、
・ワーク間隔が不均一
・位置がばらついている
・流れが不安定
といった状態では、制御が正しくても誤分岐が発生します。そのため、仕分けの前段階で、
・一定間隔で流す
・位置を揃える
といった整列が重要になります。仕分けは制御の問題ではなく、流れの質の問題です。
位置決め（整列・基準出し）
現在最も重要視されている機能です。
ロボットや検査装置は、ワークのばらつきに弱いため、コンベア上でどこまで揃えられるかが自動化成功の鍵になります。
その他の重要機能（見落とされがちな役割）
バッファ（滞留・吸収）
自動化ラインは、すべての工程が同じリズムで動くわけではありません。
処理時間のわずかなズレや一時停止は、必ずどこかで発生します。
このとき、工程同士が直接つながっていると、一箇所の遅れが即座に全体停止につながります。バッファは、この連鎖を断ち切るための機能です。
コンベア上に一定量のワークを滞留させることで、
・前工程の一時的な加速
・後工程の一時的な遅れ
を吸収し、ライン全体の安定性を保ちます。
重要なのは、バッファは「余分な滞留」ではなく、ラインを止めないための設計要素であるという点です。
整列（姿勢制御・間隔調整）
ワークの向きや間隔が不揃いなまま流れると、後工程での処理難易度が一気に上がります。
例えば、
・ロボットピッキング
・画像検査
・ラベリング
これらの工程はすべて、一定条件でワークが来ることを前提に設計されています。
そのためコンベアには、
・姿勢を揃える
・間隔を均一にする
という役割が求められます。整列は一見地味ですが、実際にはラインの安定性を大きく左右する要素です。
検査連携（カメラ・センサ）
検査工程の精度は、コンベア上の状態に強く依存します。ワークが傾いていたり、位置がずれていたりすると、
・認識精度の低下
・誤判定
・再処理の増加
といった問題が発生します。つまり検査装置の性能だけでなく、検査しやすい状態を作ることが重要になります。この役割もまた、コンベア側で担うべき機能です。
速度制御による工程最適化
コンベアの速度は単なる設定値ではなく、ライン全体のバランスを決める重要なパラメータです。速度が速すぎれば、
・ワークの姿勢が乱れる
・停止精度が低下する
逆に遅すぎれば、
・処理能力不足
・滞留増加
につながります。さらに近年では、
・区間ごとの速度制御
・ロボット動作との連動
といった高度な使い方も増えています。コンベア速度は、ライン性能そのものを設計する要素です。
ロボット連携におけるコンベアの考え方
「運ぶ」から「整える」へ役割の変化
ロボットを導入した瞬間に、コンベアの役割は変わります。従来は「運ぶこと」が主目的でしたが、ロボット連携では「整えること」が主目的になります。ロボットは高精度ですが、供給されるワークのばらつきには弱い特性があります。
そのため、
・どこに来るか
・どの向きで来るか
・どのタイミングで来るか
をコンベア側で揃える必要があります。ここを軽視すると、ロボット側で無理に吸収する構成になり、複雑で不安定なシステムになります。
ロボット導入で求められる精度とは
重要なのはロボットの繰返し精度ではありません。実際に重要なのは、供給精度です。
・位置のばらつき
・姿勢のばらつき
・間隔のばらつき
これらが小さいほど、制御はシンプルになり、タクトは安定し、トラブルは減少します。つまり、ロボットで補正するのではなく、コンベアで揃える考え方が基本になります。
位置決めの具体手法
プッシャーによる寄せ（片寄せ／中央寄せ）
ワークを機械的に押し当てることで、位置のばらつきを物理的に除去する方法です。片寄せはシンプルで設計しやすく、中央寄せはロボットの基準に合わせやすい特徴があります。この手法の本質は、ばらつきを処理するのではなく消すことです。
ストッパー／ガイド
ストッパーは停止位置を固定し、ガイドは横方向のズレを抑制します。非常に基本的な機構ですが、再現性を確保するうえで欠かせません。
2点基準化（基準面の作り方）
1方向だけでなく、複数方向から基準を与えることで、位置の自由度を減らします。
これにより、
- 位置の再現性向上
- ロボット動作の安定化
が実現できます。
コンベア速度と同期制御
コンベアを停止させず、ロボットが追従しながら処理する方式です。
高い処理能力を実現できますが、
- 位置安定性
- 検出精度
が前提条件になります。つまりここでも、整列と位置決めが土台になります。
導入事例：本田味噌本店様綾部工場の中央寄せ搬送
コンベアに関するQ&A
Q. コンベヤは搬送能力だけ見ればよいですか？
→ いいえ。整列・位置決め・後工程との相性が重要です。
Q. ロボット導入で最も重要なポイントは？
→ 供給精度（位置・姿勢・間隔）です。
Q. カメラだけで対応できますか？
→ 可能ですが、物理整列との併用が最も安定します。
Q. 後から改善できますか？
→ 可能ですが、設計段階での最適化が望ましいです。
