特徴

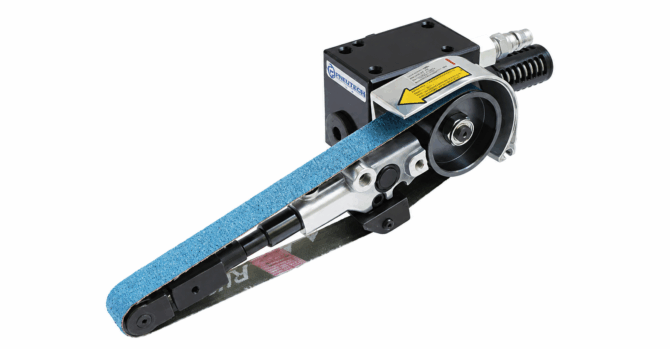

日東工器は、空気式工具をはじめとする機械工具を展開するメーカーです。B-20CL-01は、自動機やロボットに取り付けて研削作業を行う空気式ベルトサンダで、20mm幅の研磨ベルトを使用します。ねじ穴と位置決めピンによる固定構造を備え、曲面研削やバリ取りなどの自動化に対応します。
日東工器の特徴はこちら
自動機やロボットへ確実に固定できる取付構造
B-20CL-01は、ねじ穴と位置決めピンを使用して、自動機やロボットへ固定できる構造です。工具の取付位置を定めやすく、ロボットによる研削工程へ組み込めます。
また、取付治具を用意することで、市販のエアフロートアタッチメントにも対応します。研磨工具をフローティング機構と組み合わせた設備構成を検討できます。
20mm幅ベルトで曲面研削や軽研削に対応
幅20mm・周長520mmの研磨ベルトを使用し、無負荷回転数18,000min⁻¹、ベルト速度2,770m/minで動作します。20mm幅のベルトにより、手作業に近い滑らかな動作で研削を行えるよう設計されています。
オフセットブラケットを使用すると、研磨ベルトの弾力を利用した曲面研削が可能です。部品表面の研削に加え、バリ取りなどの軽研削工程にも使用できます。
＜導入用途例＞
- 自動機による部品研削
- ロボットによる研削
- 曲面部分の研削
- 加工後のバリ取り
- 部品表面の軽研削
用途/事例
- 部品研削
- ロボット研削
- 曲面研削
- バリ取り
- 軽研削
- 教育・研究用途
- その他
仕様
| 項目 | 内容 |
|---|---|
| 型式 | B-20CL-01 |
| 製品方式 | 空気式ベルトサンダ |
| 使用圧力 | 0.6MPa（6kgf/cm²） |
| 空気消費量 | 0.52m³/min（無負荷時） |
| 無負荷回転数 | 18,000min⁻¹ |
| ベルト速度 | 2,770m/min |
| ベルト寸法 | 20×520mm |
| 本体質量 | 1.6kg |
