ダブルアクション方式で、金属ワークの荒研ぎから仕上げ研磨まで対応

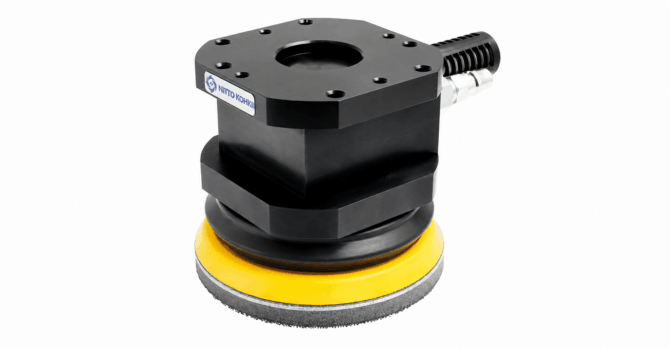

日東工器自動機用オービタルサンダー APS-125-01

日東工器研磨

APS-125-01は、研磨ペーパを用いて加工物を研磨する、自動機械やロボット向けの空気式オービタルサンダーです。工作機械や専用機へ取り付け、金属ワークの表面研磨、荒研ぎ、仕上げ研磨に使用できます。ダブルアクション方式と中間パッドを採用し、φ125mmの研磨ペーパを無負荷回転速度11,000min⁻¹で動かして、磨き跡を残さず均一で滑らかな研磨を行います。ねじ穴と位置決めピンによる固定に対応し、協働ロボットへの取付例や、エアシリンダとリニアガイドを使用した別置きのフローティング機構も紹介されています。

価格は、お問い合わせください

お問い合わせ

ダブルアクション方式で磨き跡を残さず研磨中間パッドによりワーク表面を均一に研磨ねじ穴と位置決めピンで自動機・ロボットへ固定

更新日：2026.07.21

特徴

この動画を YouTube で視聴

日東工器は、迅速流体継手「カプラ」、省力化機械工具、電動ドライバ、コンプレッサ／ポンプなどを製造・販売するメーカーです。APS-125-01は、自動機・ロボット対応製品のうち、表面研磨を担う受注生産の空気式工具です。φ125mmの研磨ペーパを使用し、ダブルアクション方式と中間パッドによって、荒研ぎから仕上げ研磨まで対応します。さらに、ねじ穴と位置決めピンを備え、工作機械、専用機、ロボットへの固定を想定しています。

日東工器の特徴はこちら

ダブルアクション方式で荒研ぎから仕上げ研磨まで対応

APS-125-01は、ダブルアクション方式を採用した空気式オービタルサンダーです。無負荷最大回転数11,000min⁻¹、オービット径φ5mmで、外径φ125mmの研磨ペーパを使用します。回転運動と偏心運動を組み合わせることで、金属ワークの荒研ぎから仕上げ研磨まで対応します。

研磨パッドと研磨ペーパの間には中間パッドを装着します。中間パッドが加工物と本体の間をフローティングするため、ワーク表面へ面接触させながら研磨できます。標準付属品として、#80と#120のベルクロ式研磨ペーパを各2枚用意しています。加工内容や仕上げ状態に応じて研磨ペーパを使い分けられます。

取付穴と位置決め用穴で産業用ロボットへ固定

APS-125-01は、産業用ロボットへ取り付けて使用する自動機専用工具です。本体上面には、取付用ねじ穴、取付用キリ穴、位置決めピンを挿入するための穴を備えています。取付プレートを介してロボットフランジへ固定できるため、工具の位置を合わせながら研磨設備へ組み込めます。

本体質量は1.5kgで、推奨されるロボットの可搬重量は7kg以上です。使用空気圧力は0.6MPa、無負荷空気消費量は0.45m³/minで、給気側にRc1/4、排気側にRc3/8の接続口を備えています。

＜導入用途例＞

用途/事例

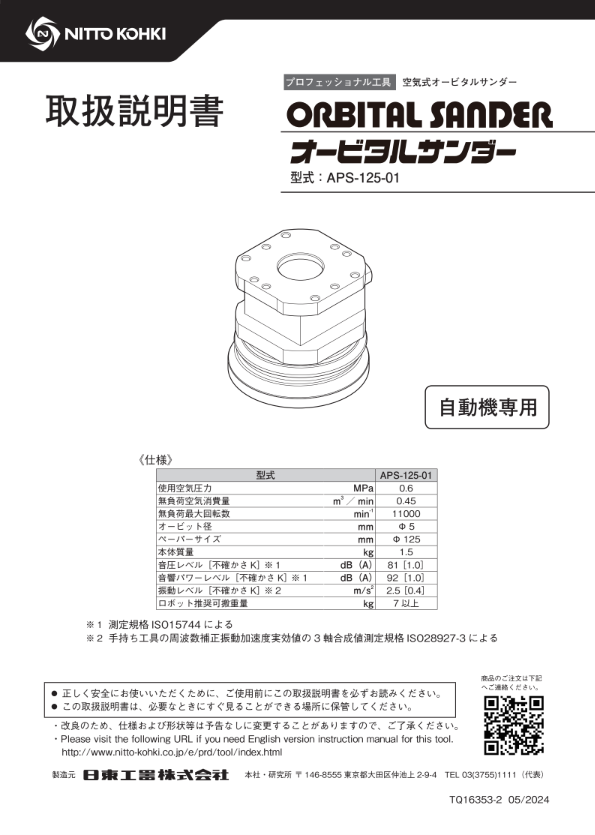

仕様

型式	APS-125-01
研磨方式	ダブルアクション方式
使用圧力	0.6MPa
空気消費量	0.45m³/min
無負荷回転速度	11,000min⁻¹
オービット径	φ5mm
ペーパ外径	φ125mm
本体質量	1.5kg
外観図主要寸法	全長107.6mm、高さ100mm、パッド外径φ125mm
標準付属品	研磨ペーパ#80・#120ベルクロ各2枚、スパナ17mm、サイレンサ、カプラ20PM
別売研磨ペーパ	#40、#60、#80、#100、#120、#150、#180、#240、#320、#400
別売パッド	ベルクロ穴あき、ベルクロ穴なし、レザー穴あき、レザー穴なし (ニットーコーキ)
