特徴

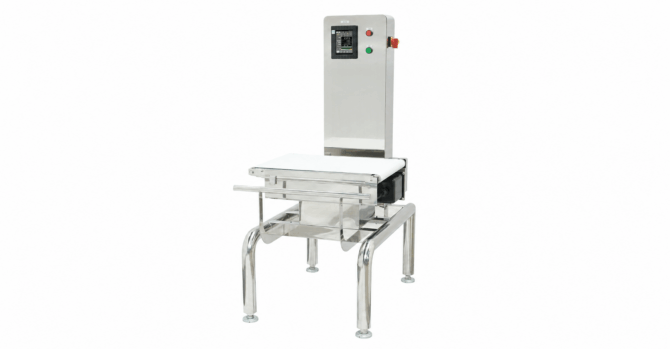

大和製衡株式会社は、産業用・商業用の計量機器や食品製造向け自動計量機を展開する計量機メーカーです。連続計量機 ベルトスケール BS-EC14-P1CWは、食品製造ラインの供給量や通過量をベルト搬送中に計量し、工程ごとの歩留まり管理や連続配合・充填に使用する製品です。最大10,000L/hの輸送能力とEthernet出力を備え、工具を使わずに分解清掃できるIP65準拠の構造を採用しています。
大和製衡株式会社の特徴はこちら
供給量と通過量を連続計量し、工程ごとの歩留まりを管理
BS-EC14-P1CWは、ベルト上を搬送される原料や製品の重量を連続して計測するベルトスケールです。製造ラインを停止させることなく、前工程からの供給量や加工後の通過量を把握でき、工程ごとの歩留まり管理や原材料ロスの確認に活用できます。
計量範囲は最大10,000L/hで、かさ比重0.5の場合は5,000kg/hに相当します。ひょう量は最大瞬間荷重30kg、計量精度は実量調整後の実量検査で±1％ of F.S.です。ベルト幅400mm、検出働長500mmの搬送部を備え、ベルト速度は2～20m/minの範囲に対応します。食品製造ラインにおける供給量監視、連続配合・充填、工程前後の重量管理などに使用できます。
各種データ出力と工具レス分解清掃に対応
計量したデータは、瞬間輸送量信号4～20mAと積算パルスで出力できます。さらに、各種データのEthernet出力にも対応しており、製造設備の制御装置や上位システムと連携した重量監視に利用できます。工程ごとの計量値を取得することで、供給量、通過量、積算量などのデータを生産管理へ活用できます。
本体は食品製造現場での使用を考慮したオールステンレス構造で、保護等級はIP65準拠です。計量コンベヤは工具を使わずに分解でき、ベルトや搬送部周辺の清掃を行えます。使用環境は温度－10～40℃、相対湿度35～85％で、結露のない環境に対応しています。連続計量に必要な計量性能に加え、データ連携と清掃性を備えた構成です。
＜導入用途例＞
・スライサーへの供給量監視・制御
・ミキサーへの製品供給量監視
・味付け後の製品通過量計測
・味材添加量の比率制御
・ミキサー工程における味材ロス量の算出
・食品製造工程ごとの歩留まり管理
・カット野菜の連続計量
・連続配合・充填工程の重量管理
用途/事例
- 原料供給監視
- 供給量制御
- 通過量計測
- 味材ロス管理
- 味材比率制御
- 連続配合充填
- 教育・研究用途
- その他
仕様
| 項目 | 内容 |
|---|---|
| 型式 | BS-EC14-P1CW |
| 計量範囲（輸送能力） | 最大10,000L/h（最大ベルト速度20m/minの場合） |
| 質量換算例 | 5,000kg/h（かさ比重0.5、最大ベルト速度20m/minの場合） |
| ひょう量（最大瞬間荷重） | 30kg |
| 計量精度 | ±1% of F.S.（実量調整後の実量検査による） |
| ベルト幅 | 400mm |
| ベルト速度 | 20～2m/min |
| 保護等級 | IP65準拠 |
| 使用環境 | -10～40℃、相対湿度35～85%（結露しないこと） |
関連製品
i Palletizer R
外部一軸パレタイザーで高積載を実現します
補助金対象製品
i Palletizer S
コンパクトで25kg可搬、協働ロボットパレタイザー
補助金対象製品
省力化補助金カタログ型対象製品
経済産業省が省力化効果を認めたパレタイザー
補助率最大50%
補助金対象製品
- i Palletizer R
- i Palletizer S
UR7e
汎用性×高出力＝UR7e
可搬重量7.5kg
リーチ850mm
UR12e
中量工程の自動化に
可搬重量12.5kg
リーチ1300mm
UR30
次世代のハイパワーモデル
可搬重量35kg
リーチ1300mm
カタログ

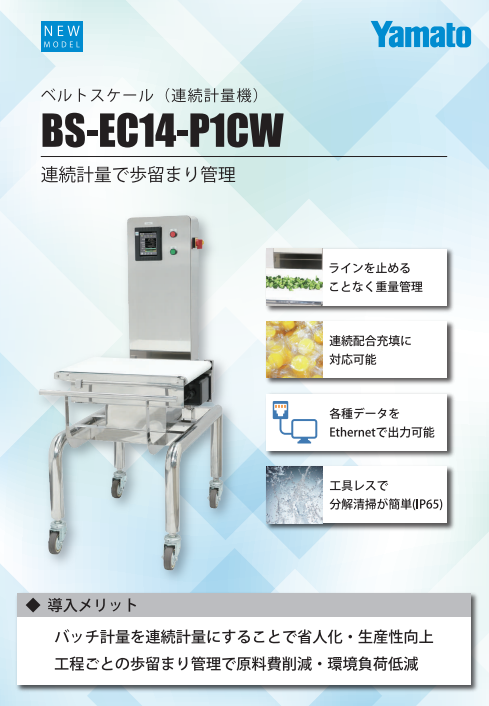

連続計量機 ベルトスケール BS-EC14-P1CW カタログ
