30通りの締付け条件と工具自動交換で、多品種のねじ締めに対応

日東工器自動機専用電動ドライバ「デルボ」Cシリーズ

日東工器ねじ締め

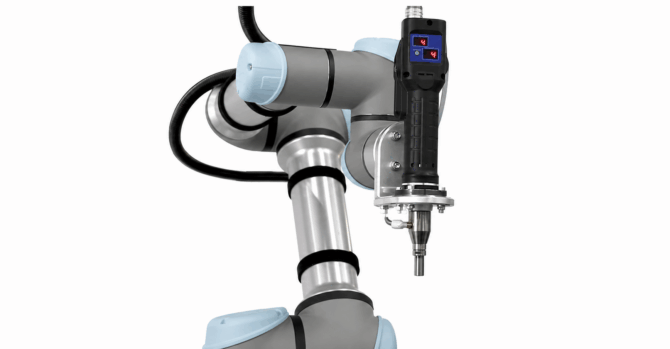

自動機専用ブラシレスデルボ® Cシリーズは、ロボットや自動機に組み込み、組立工程のねじ締めを行う電流制御式の電動ドライバです。出力トルク、回転速度、ねじ締めモードなどを含む最大30通りの締付け条件を1台に登録し、多品種生産や工程切替に合わせて条件を変更できます。ビットと吸着スリーブの自動交換、ビット振れ低減構造、最大90°のビット先端回転機構を備え、異なるサイズのねじやティーチング時の位相合わせに対応します。専用コントローラDCC0241X-AZと組み合わせ、外部入出力やRS-232Cで設備と連携します。トルク範囲に応じて2型式から選定できます。

価格は、お問い合わせください

お問い合わせ

最大30通りの締付け条件を登録し、品種ごとに切り替えビットと吸着スリーブの自動交換で異なるねじに対応ビット振れ低減と最大90°回転で位置合わせを支援

更新日：2026.07.21

特徴

この動画を YouTube で視聴

日東工器は、迅速流体継手「カプラ」、省力化機械工具、電動ドライバ「デルボ」、ポンプ、ドアクローザなどを製造・販売しています。自動機専用ブラシレスデルボ® Cシリーズは、組立工程向けの「デルボ」において、自動機への組み込みに特化した普通小ねじ用モデルです。最大30通りの締付け条件、工具自動交換、外部機器との通信機能を組み合わせ、多品種生産や工程切替を伴うねじ締めに対応します。

日東工器の特徴はこちら

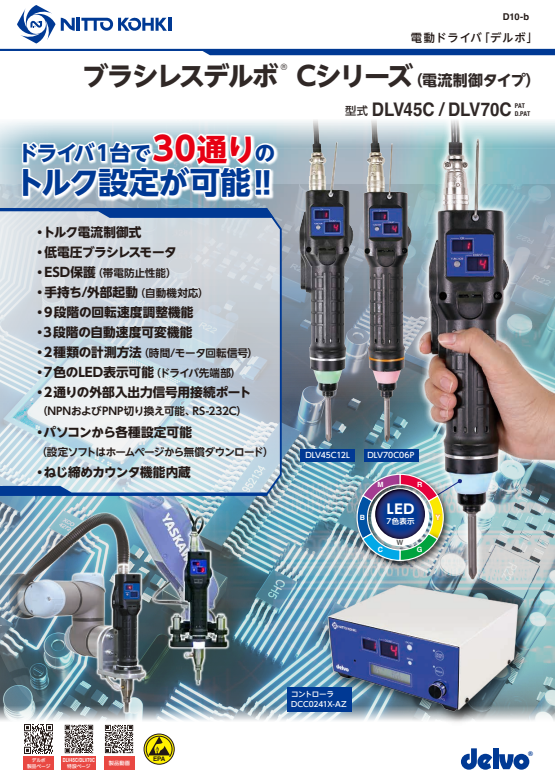

最大30通りの締付け条件を登録し、品種ごとに切り替え

自動機専用ブラシレスデルボ® Cシリーズは、専用コントローラDCC0241X-AZと組み合わせ、出力トルク、回転速度、ねじ締めモードなどの条件を最大30通り登録できます。トルクは1～100％の範囲で1％刻みに調整可能です。

SOFT締めでは回転速度を9段階から選択し、DLV45C12A-AZは400～1,200min⁻¹、DLV70C06A-AZは210～650min⁻¹に対応します。HARD締めでは、トルク設定に応じて回転速度が自動的に決まります。

品種や工程に合わせて条件を切り替えられるため、異なる締付け条件を1台へ集約できます。外部入出力はNPN／PNPの切り替えに対応し、RS-232Cを通じて自動機側と連携できます。

ビットと吸着スリーブの自動交換で異なるねじに対応

ビットと吸着スリーブの自動交換機能により、異なるサイズのねじを扱う工程へ対応します。ワンタッチで着脱でき、専用の吸着アタッチメントを使用することで、ホースをドライバ本体から外さずに吸着スリーブを交換できます。

また、ビットの振れを抑える構造によってねじへの差し込み精度を高め、ねじ溝のつぶれや締付けばらつきを抑制します。ビット先端は最大90°の範囲で回転するため、ティーチング時にねじとビットの位相を合わせられます。

さらに、最大7色の通知用LED、アルミフレーム、強化ギヤ構造を採用し、自動機での状態確認と長時間運転に対応します。工具交換作業を自動化することで、設備構成の簡素化や段取り時間の短縮にも寄与します。

＜導入用途例＞

用途/事例

仕様

項目	DLV45C12シリーズ	DLV70C06シリーズ
レバースタート型式	DLV45C12L-AZ	DLV70C06L-AZ
プッシュスタート型式	DLV45C12P-AZ	DLV70C06P-AZ
入力電源	専用コントローラから供給	同左
トルク調整	1～100％、1％刻みで調整	同左
出力トルク	0.6～4.5N・m	2.0～7.0N・m
SOFT締め回転速度	400～1,200min⁻¹	210～650min⁻¹
SOFT締め速度設定	9段階	同左
HARD締め回転速度	100～700min⁻¹	100～430min⁻¹
HARD締め速度設定	トルク設定に応じて自動的に決定	同左
消費電力	44W	同左
適合小ねじ（目安）	3.0～6.0mm	4.5～8.0mm
適合タッピンねじ（目安）	2.5～5.0mm	4.0～6.0mm
適合ビット	Kタイプ、六角対辺6.35mm	同左
質量	0.63kg	同左
定格運転	ON時間0.5秒／OFF時間3.5秒	同左
ビットアース	有り	同左
付属品	ビットNK35（No.2×7×75）1本接続コード2m（DLW9078）1本吊金具1個	同左
