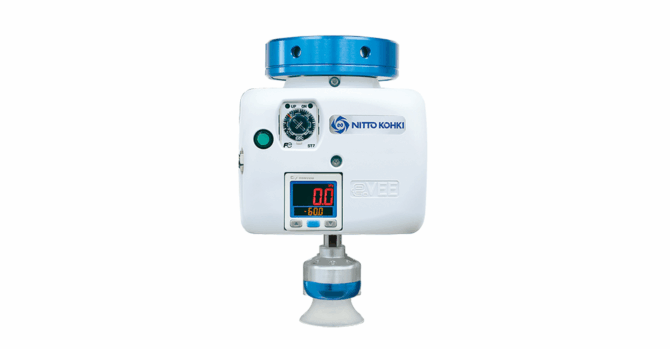

日東工器は、迅速流体継手「カプラ」、省力化機械工具、リニア駆動ポンプとその応用製品、建築機器を製造・販売するメーカーです。電動吸着ハンド e-VEE®は、同社の真空ポンプ技術をロボット用エンドエフェクタへ展開した製品で、コンプレッサエアを使わずに吸着搬送を行います。圧力センサと真空保持用バルブを本体に備え、取付方法と入出力信号方式を設備構成に合わせて選択できます。
日東工器の特徴はこちら
真空圧を監視し、ポンプ停止と真空保持を自動制御
EVE-500は、DC24Vで駆動する真空ポンプを本体に内蔵し、最高真空圧−66.6kPa、吐出空気量7.5L/minでワークを吸着します。圧力センサが真空圧を監視し、所定の圧力に達するとポンプを自動停止します。停止中はバルブによって真空を保持するため、吸着状態に応じてポンプの運転を抑えられます。コンプレッサエアを使用しないため、エアホースの取り回しが不要で、エア吐出音や外部エアの流入もありません。消費電力は使用時の瞬間最大値で14.4Wです。同能力で使用空気量13L/minのエジェクタとの比較では、電力削減率は最大77％とされています。入出力信号方式はPNP／NPNから選択できます。
2つの動作モードと取付構成を搬送条件に合わせて選択
プログラムモードでは、ロボット側のI/O信号をONにすると吸着し、OFFにすると大気開放バルブが開いてワークを離脱します。タイマーモードではI/O信号を使わず、ワークへ接触した時点で吸着を開始し、2～30秒の設定時間後に離脱します。本体はZ軸方向に最大15mmのフローティングストロークを備え、背面のロックレバーで有効・無効を切り替えられます。
標準の平形Φ35パッドに加え、別売のじゃばら形Φ35、深形Φ45、2連・3連分岐アダプタ、4連ロボットハンドキット、延長部品が用意されています。
＜導入用途例＞
- 倉庫内でのワーク吸着搬送
- 食品工場でのワーク吸着搬送
- 農業分野でのワーク吸着搬送
- ロボットI/Oを用いた吸着・離脱
- タイマー設定による定時間の吸着搬送
- 自動機への吸着ハンド組み込み
- 協働ロボットを用いた吸着搬送
用途/事例
- 吸着搬送
- 倉庫搬送
- 食品工場
- 自動機組み込み
- ピッキング
- ロボット搬送
- 教育・研究用途
- その他
仕様
| 項目 | EVE-500-NK | EVE-500-KOM／EVE-500-KO |
|---|---|---|
| 最高真空圧 | −66.6kPa｛−500mmHg｝ | 同左 |
| 吐出空気量 | 7.5L/min | 同左 |
| 定格電圧 | DC24V | 同左 |
| 消費電力 | 14.4W※1 | 同左 |
| 消費電力量 | 0.014kWh | 同左 |
| サイズ | W104 × D96 × H80mm※2 | 同左 |
| 質量（本体のみ） | 0.92kg | 0.94kg |
| 質量（取付け時） | 1.08kg | 1.13kg |
| 入出力信号方式 | PNP方式／NPN方式 | 同左 |
※1 使用時の瞬間最大値
※2 突起部分を除く
関連製品
i Palletizer R
外部一軸パレタイザーで高積載を実現します
補助金対象製品
i Palletizer S
コンパクトで25kg可搬、協働ロボットパレタイザー
補助金対象製品
省力化補助金カタログ型対象製品
経済産業省が省力化効果を認めたパレタイザー
補助率最大50%
補助金対象製品
- i Palletizer R
- i Palletizer S
UR7e
汎用性×高出力＝UR7e
可搬重量7.5kg
リーチ850mm
UR12e
中量工程の自動化に
可搬重量12.5kg
リーチ1300mm
UR30
次世代のハイパワーモデル
可搬重量35kg
リーチ1300mm
カタログ

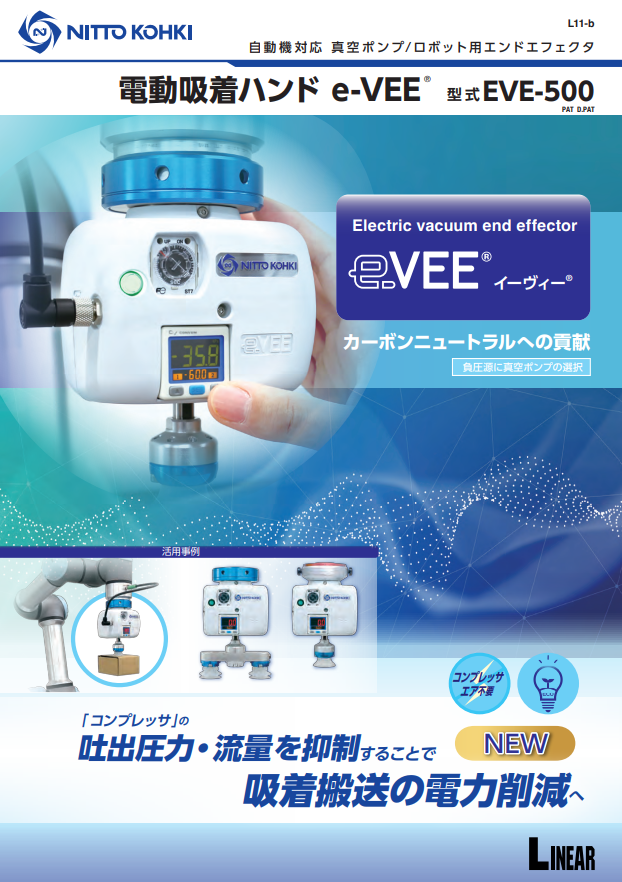

日東工器 電動吸着ハンド e-VEE® EVE-500 カタログ
真空ポンプ内蔵型のロボット用エンドエフェクタ「e-VEE® EVE-500」の特長、仕様、動作モード、取付方法、外形寸法、吸着パッドや分岐アダプタなどの関連部品を掲載した製品カタログです。
日東工器 自動機対応・ロボット搭載製品 総合カタログ
電動吸着ハンド、真空ポンプ、研削・研磨工具、ブラシレスデルボ®、迅速流体継手「カプラ」など、自動機や産業用・協働ロボットへ搭載できる製品と活用例を掲載した総合カタログです。
マニュアル

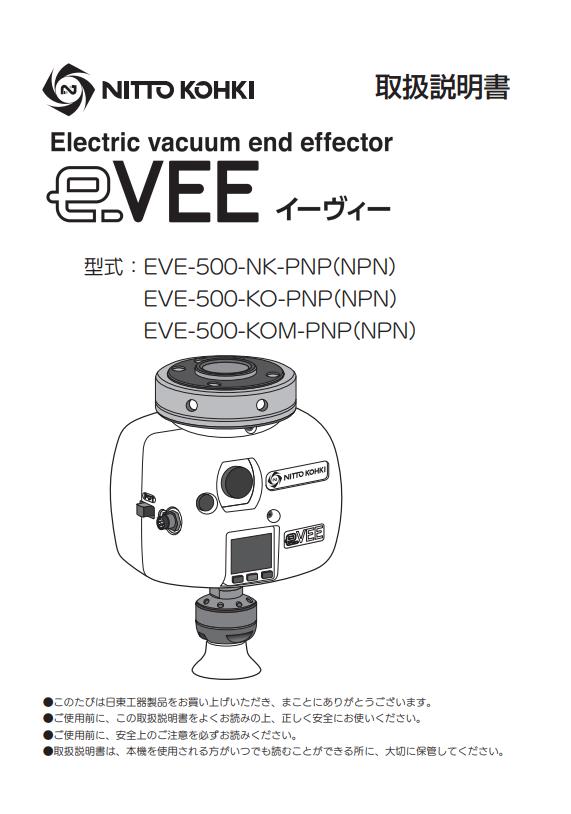

日東工器 電動吸着ハンド e-VEE EVE-500 取扱説明書
