製造現場や物流倉庫では、商品や部品を取り出すピッキング作業が行われています。取り出した対象物は、次工程や出荷箱へ移します。この作業では、棚間の歩行や重量物の運搬が発生します。そのため、人手不足や作業者の負担が課題になりやすい工程です。
こうした作業を自動化する設備が、ピッキングロボットです。た、近年カメラやAIを活用した認識技術が進歩しています。これまで難しいとされてきた不規則に積まれた部品や、多品種の商品の自動化が可能となっています。。
本記事では、ピッキングロボットの仕組みや種類、導入するメリット・デメリットを解説します。さらに、搬送ロボットとの違いや、導入で失敗しないためのポイントも紹介します。
目次[]
ピッキングロボットとは
ピッキングロボットとは、倉庫や製造現場にある商品や部品を認識し、把持して指定された位置へ移載するロボットシステムです。ピッキング作業の時間短縮や省人化が期待できます。また、取り違えなどの人為的なミスを抑え、作業品質を安定させる目的で導入されます。
従来のロボットピッキングでは、対象物の位置や向きをあらかじめそろえ、ロボットが掴みやすい状態をつくる必要がありました。

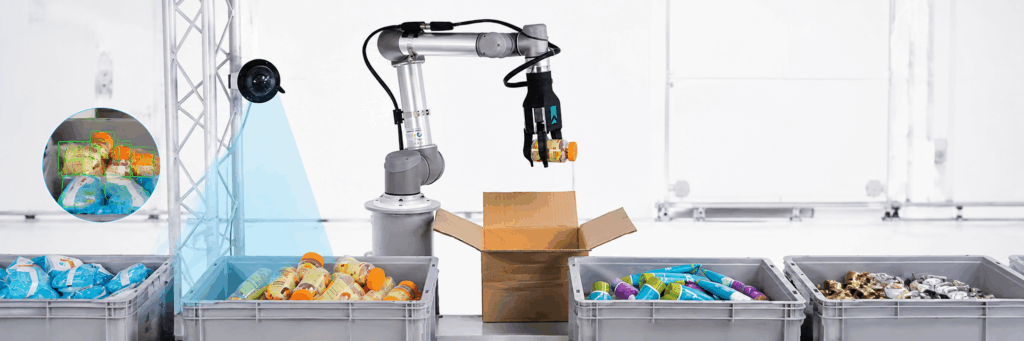

現在は、カメラによる画像認識を行うビジョンシステムやAI技術の進歩により、対象物の位置や姿勢を計測し、把持しやすい位置や動作経路を判断できるシステムが増えています。これにより、整列された対象物だけでなく、箱の中に不規則に積まれた部品や、複数種類が混在する商品も自動化の対象として検討できるようになりました。
ピッキングロボットが注目される背景
ピッキングロボットの導入が注目される背景には、物流や製造業界の人手不足問題が挙げられます。
人口減少や業界全体の高齢化に伴い、倉庫業務・製造業務に従事する人材の確保が難しく、作業効率の改善が求められています。
ピッキング作業員の確保が難しくなっている
物流倉庫のピッキングでは、棚間の長距離歩行や台車の運搬、長時間の立ち作業が発生します。製造現場でも、重量物の持ち上げや前かがみ姿勢、同じ動作の繰り返しなどが作業者の負担になります。
こうした工程は人材の確保や定着が難しくなりやすいため、ロボットによる省人化が検討されています。作業者の歩行や運搬、重量物の取り扱いを減らすことで、身体的な負担の軽減にもつながります。
多品種少量生産や小口出荷が増えている
製造業では、多品種少量生産への対応が求められています。物流分野でも、EC市場の拡大により、ケース単位ではなく商品を1点ずつ取り出す作業が増えています。
対象物の種類や注文構成が頻繁に変わる現場では、特定の製品だけを扱う専用機では対応しにくい場合があります。カメラやAIを活用したピッキングロボットは、対象物の位置や姿勢を認識できるため、位置決め治具や整列設備を簡素化できる可能性があります。
品質とトレーサビリティが重視されている
ピッキング作業では、商品の取り違えや数量間違い、落下、破損などが発生する場合があります。物流では誤出荷、製造現場では部品の供給ミスにつながるため、作業品質の安定化が重要です。
ロボットにバーコードリーダー、重量計、画像検査などを組み合わせると、対象物や数量を確認しながら作業できます。処理時刻や作業結果、エラー内容も記録できるため、トレーサビリティの確保や停止原因の分析にも活用できます。

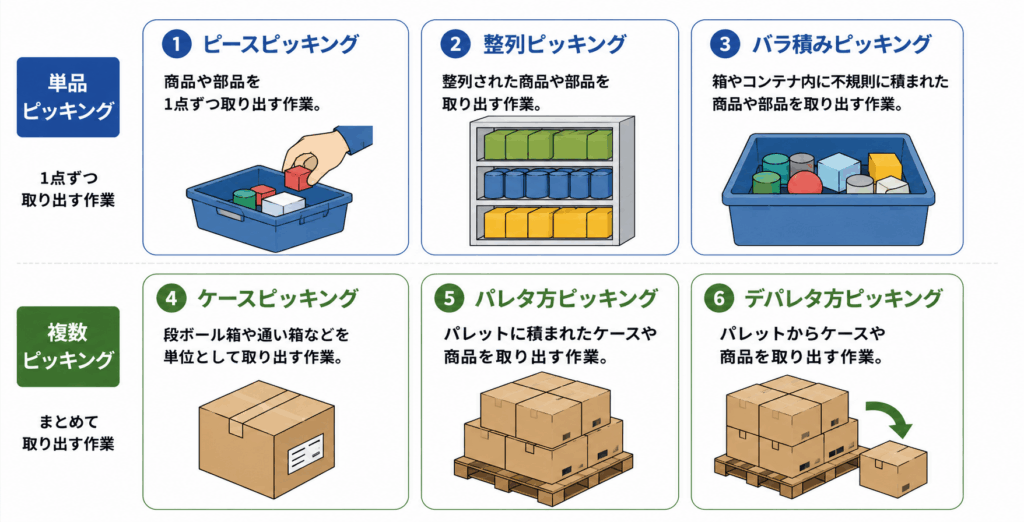

ピッキング作業の種類
ピッキング作業は、取り扱う対象物によって、主に「ピースピッキング」と「ケースピッキング」に分けられます。
ピースピッキング
ピースピッキングとは、商品や部品を単品ごとに取り出す作業です。EC物流や医薬品物流、小売向け出荷のほか、製造現場の部品供給、食品や包装品の整列などで行われています。
整列ピッキング
整列ピッキングは、コンベヤやトレー上に並んだ商品や部品を取り出す方式です。対象物の位置や向きがある程度そろっているため、2Dカメラや位置センサーを利用して高速に処理しやすい特徴があります。
高速搬送されるワークとロボットを完全に同期させる高度なトラッキング機能が必要です。処理能力だけでなく、連続運転時の認識精度や安定性も確認する必要があります。
バラ積みピッキング

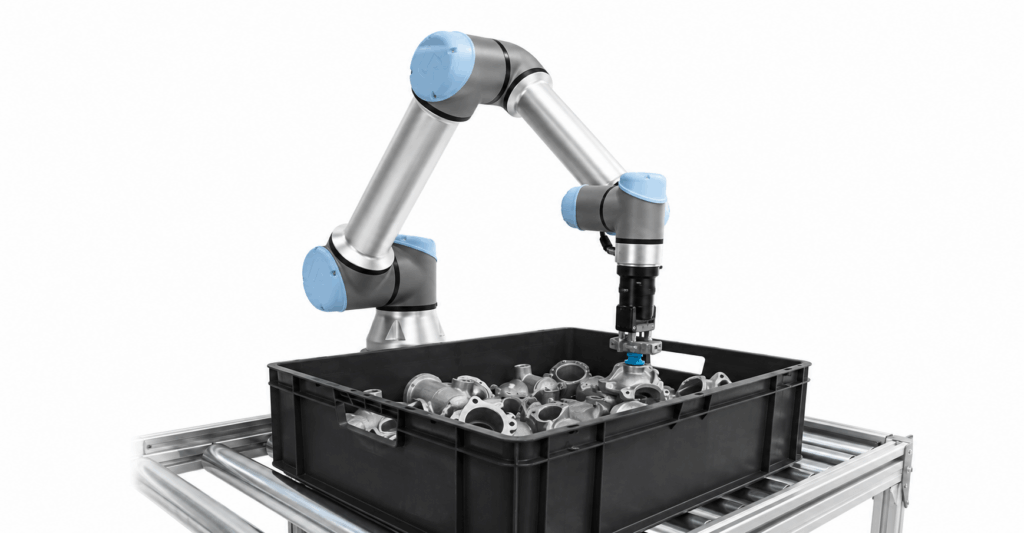

バラ積みピッキングとは、箱やコンテナ内に不規則に積まれたワークを取り出す方式です。「ビンピッキング」とも呼ばれます。
一般的には、3Dカメラでワークの位置や姿勢、重なりを認識します。取り出すワークと把持位置を決定し、周囲との干渉を避けながら搬送します。
ピッキングロボットには、複雑に重なり合ったワークの中から、最適な把持位置を瞬時に判断する高度な認知能力が求められます。さらに、対象物を確実に取り出すための精密な動作制御も必要です。
ケースピッキング
ケースピッキングとは、段ボール箱や通い箱などをケース単位で取り扱う作業です。ピースピッキングより対象物が大きく重くなるため、ロボットの可搬重量、リーチ、ハンドの保持力が重要になります。

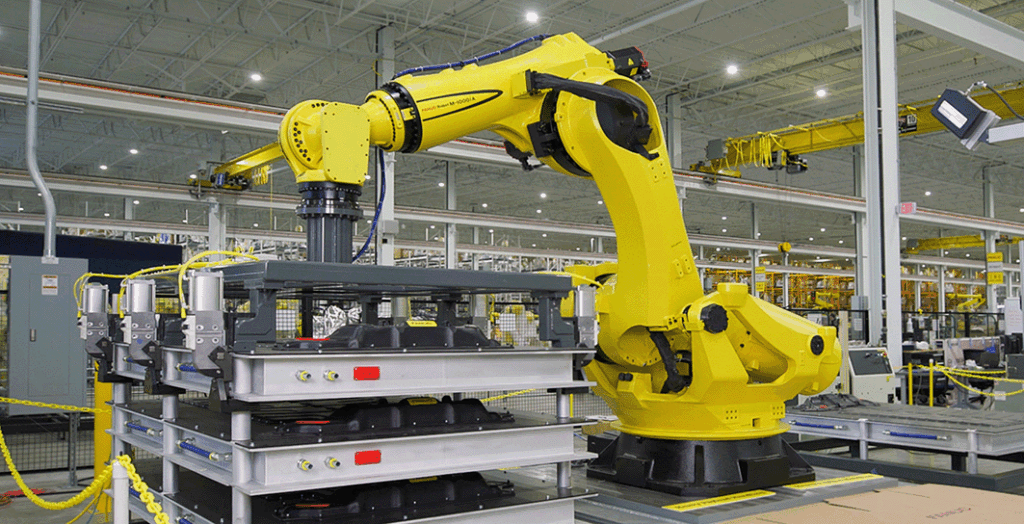

パレタイジング
パレタイジングは、段ボールやケースなどを、パレットやかご台車へ積み付ける作業です。出荷先や製品ごとに、ケースの向きや並べ方、段数を設定します。
積み付けパターンは、箱の寸法、重量、強度、重心などを考慮して決める必要があります。処理速度だけでなく、荷崩れを防げる配置、積み付け高さ、ロボットの可搬重量や動作範囲も重要です。
このように、ピッキング作業は対象物の単位や供給状態、搬送方向によって必要な機能が異なります。導入時は、作業を一括して「ピッキング」と捉えるのではなく、対象物の状態、重量、移載先、要求処理能力を整理してからシステムを選定することが重要です。
デパレタイジング
デパレタイジングは、パレットやかご台車に積載されたケースを取り降ろし、コンベヤや次工程へ移す作業です。荷降ろし、デパレタイズと呼ばれる場合もあります。
同じ寸法のケースだけでなく、異なるサイズや形状の箱が混載されたパレットを扱う設備もあります。混載デパレタイジングでは、カメラで箱の大きさ、位置、積み重なりを認識し、上段から安全に取り出せるケースを判断します。
実際の現場では、箱の変形、荷崩れ、ストレッチフィルムの残り、パレット位置のずれなどが発生します。そのため、画像認識だけでなく、重量物を安定して保持できるハンドと、周囲への干渉を避ける動作計画が必要です。
ピッキングに使用されるロボットの種類
ピッキングには、対象物の重量や形状、供給状態、処理速度、設置スペースに応じて、さまざまなロボットが使用されます。代表的な種類は、垂直多関節ロボット、パラレルリンクロボット、スカラロボット、協働ロボットです。
垂直多関節ロボット
垂直多関節ロボットは、人の腕に近い構造を持つロボットです。複数の関節を備えているため、さまざまな方向や姿勢から対象物へ接近できます。
ばら積み部品の取り出し、工作機械へのワーク供給、コンテナ内の商品取り出しなどに適しています。可搬重量や動作範囲の選択肢も広く、デパレタイジングやパレタイジングにも使用されます。
一方で、動作範囲が広いため、周辺設備との干渉や作業者の動線を確認する必要があります。運転条件によっては、安全柵やレーザースキャナーなどの安全設備も必要です。

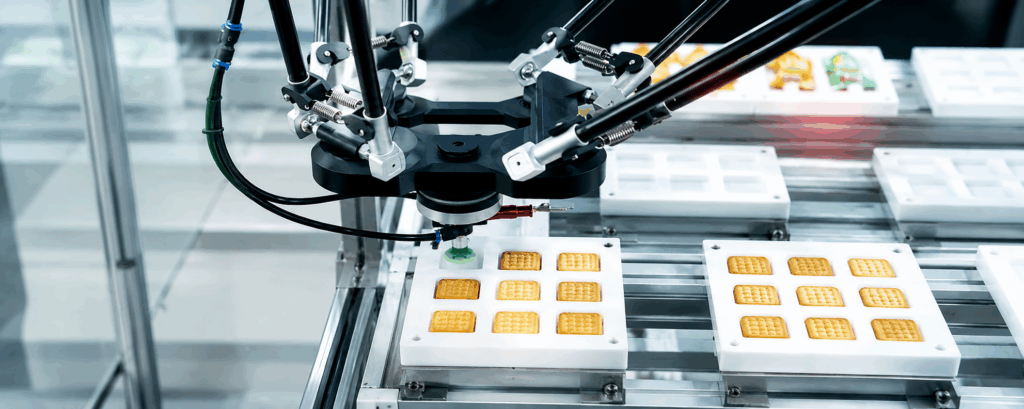

パラレルリンクロボット
パラレルリンクロボットは、複数のアームを並列に配置したロボットです。デルタロボットと呼ばれる場合もあり、軽量物の高速ピッキングを得意とします。
主な用途は、菓子やパンの箱詰め、医薬品や化粧品の仕分け、包装品の整列などです。コンベヤ上を流れる対象物を扱う場合は、カメラで位置を認識し、搬送速度に合わせてロボットを動かします。
高速処理に適している一方、可搬重量や上下方向の動作範囲には制約があります。そのため、重量物や深いコンテナからの取り出しには適さない場合があります。

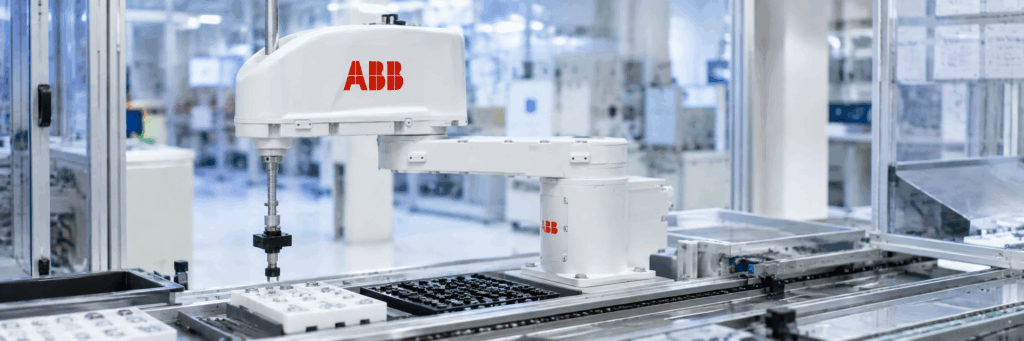

スカラロボット
スカラロボットは、水平方向の高速動作を得意とするロボットです。水平多関節ロボットとも呼ばれます。
トレーからの部品取り出し、製品の整列、検査装置への投入、組立工程への部品供給などに使用されます。構造が比較的簡潔で、省スペースに設置しやすい点も特徴です。
ただし、垂直多関節ロボットほど姿勢の自由度は高くありません。深い箱や複雑な姿勢のワークを扱う場合は、接近方向や動作範囲を事前に確認する必要があります。
協働ロボット
協働ロボットは、人と作業空間を共有する用途を想定した安全機能を備えたロボットです。ダイレクトティーチングに対応する機種も多く、ロボットアームを手で動かしながら動作を教示できます。
既存設備への後付けや、多品種少量の部品供給、検査装置への投入、人の近くで行うピッキングなどに利用されています。
柔軟性、安全性が高く、省スペースに導入できる点から、非常に導入しやすいロボットとなっています。

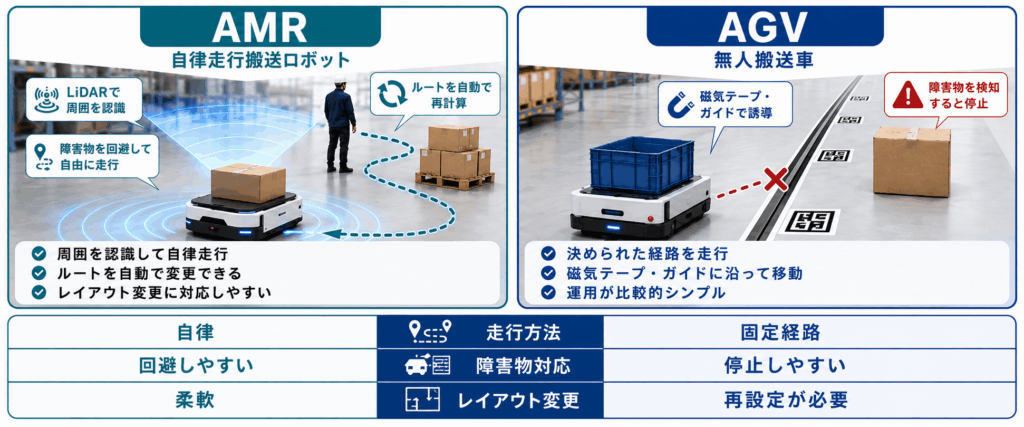

搬送ロボットの種類
AGV
AGVは、日本語では無人搬送車と呼ばれます。床面に設置した磁気テープやコードなどのガイドに沿って走行する方式です。
決められた場所を一定のルートで往復する搬送に適しています。製造現場では、部品や材料の工程間搬送、完成品の運搬などに使用されます。
しかし、レイアウト変更の際に磁気テープやガイドの移設が必要になることがあります。
AMR
AMRは、自律走行搬送ロボットと呼ばれます。LiDARやカメラで周囲の状況を認識し、目的地までの経路を自ら判断して走行します。
通路上に作業者や障害物がある場合は、停止や迂回を行います。物流倉庫では、作業者を商品棚へ案内したり、ピッキングした商品を載せた容器を運んだりする用途に使われます。
AGVよりもレイアウト変更へ対応しやすい一方、複数台を運用する場合は、通路の混雑や充電、無線通信、走行ルートの管理が必要です。
ピッキングロボットを導入するメリット
生産性を安定させやすい
ロボットは、対象物や供給状態が設定条件に収まっていれば、一定の動作を繰り返せます。作業者の経験や疲労による処理能力のばらつきを抑え、安定した生産や出荷につなげられます。
商品供給や容器交換、後工程まで自動化すれば、夜間や休日を含む連続運転も検討できます。繁忙期に作業員を急きょ増員する必要が減り、処理量の変動にも対応しやすくなります。
ただし、ロボットだけを導入しても、周辺工程が人手のままでは連続運転できません。上流の商品供給から、下流の検品、梱包、搬送まで含めた工程設計が必要です。
人手不足や採用負担の軽減につながる
ピッキング作業を自動化すると、工程に必要な作業人数を減らせる可能性があります。作業者を検査、保全、品質管理など、人による判断が求められる業務へ再配置することも可能です。
繁忙期の増員や残業を抑えやすくなるほか、採用や新人教育にかかる負担の軽減も期待できます。特に、短期間で作業量が増減する物流現場では、人員調整に依存しない運用を構築しやすくなります。
ただし、削減した作業時間が、そのまま人件費削減につながるとは限りません。導入効果を評価する際は、人員削減だけでなく、増員回避や配置転換、残業抑制も含めて考える必要があります。
作業者の身体的負担を軽減できる
物流倉庫では、棚間の長距離歩行や台車の運搬が作業者の負担になります。製造現場でも、重量物の持ち上げ、前かがみ姿勢、同じ動作の繰り返しが発生します。
ピッキングや搬送をロボットへ任せることで、腰や肩への負担を減らせます。特に、ケースのデパレタイジング、部品箱からの取り出し、AMRによる棚間搬送は、自動化による負担軽減を検討しやすい工程です。
身体的な負担が大きい作業を減らすことは、作業環境の改善にもつながります。人は検品や判断、設備監視など、ロボットが対応しにくい業務へ集中できます。
作業品質を安定させやすい
ピッキングロボットに画像認識、バーコードリーダー、重量計などを組み合わせると、対象物や数量を確認しながら作業できます。作業者の慣れや思い込みによる取り違えを抑えやすくなります。
物流現場では、誤出荷や数量間違いの低減につながります。製造現場では、異なる部品の供給や向き間違いを防ぎ、後工程の品質を安定させる効果が期待できます。
さらに、処理結果やエラー内容を記録すれば、問題が発生した際の確認にも活用できます。ただし、カメラやセンサーだけですべての異常を検出できるわけではありません。照合不一致や認識失敗が発生した場合の排出・確認方法も必要です。
ピッキングロボットを導入するデメリット
すべての対象物を自動化できるとは限らない
ピッキングの難易度は、対象物の寸法や重量だけでは決まりません。材質や表面状態、柔軟性、透明性、重なり方も認識や把持に影響します。
特に、透明な袋や鏡面部品、柔らかい包装、絡みやすい部品は事前検証が必要です。SKU数だけでなく、生産数量や注文行数のうち、どの程度を自動化できるか確認します。
導入費用と保守費用がかかる
導入時には、ロボット本体以外にもさまざまな機器が必要です。カメラ、ハンド、架台、制御盤、安全機器などが主な構成要素です。
WMSや生産管理システムと連携する場合は、ソフトウェア開発費も発生します。導入後の保守契約や消耗品、予備品の費用も含め、総費用を確認することが重要です。
レイアウトの見直しが必要になる場合がある
設備の種類によっては、倉庫や工場のレイアウト変更が必要です。ロボットの動作範囲に加え、人やフォークリフトの動線、安全設備の設置場所も考慮します。
AMRを導入する場合は、作業者と安全にすれ違える通路幅が必要です。さらに、充電場所や待機場所も確保しなければなりません。
垂直多関節ロボットでは、安全柵やエリアセンサーが必要になる場合があります。そのため、設備本体だけでなく、安全対策を含めた設置スペースを確認することが重要です。
ピッキングロボット導入で失敗しないためのポイント
ピッキングロボットは、本体の速度や可搬重量だけで選定しないことが重要です。対象物の形状や材質、サイクルタイムを整理し、ロボット、ハンド、ビジョンを一体で検討します。
性能は、カタログに記載された最大速度だけでは判断できません。画像認識や再試行、容器交換を含めた実効処理能力を確認します。上流の供給や下流の検品・搬送が遅い場合、設備全体の生産性は向上しません。
ロボットが処理できない対象物への対応も、導入前に決めておく必要があります。再試行の回数や例外品の排出先、作業者への通知方法を整理します。手動運転への切り替え手順も定めておくと、停止時間を抑えやすくなります。
導入前には、実際の商品や部品を使った把持テストやPoCを行います。最初からすべての対象物を自動化する必要はありません。処理量が多く、扱いやすい対象物から始め、結果を確認しながら対象範囲を広げます。
ピッキングロボットに関するよくある質問
Q1. ピッキングロボットとは何ですか？
ピッキングロボットは、ワークを認識し、把持して指定された場所へ移載するシステムです。
物流倉庫では、商品の仕分けや出荷箱への投入に使われます。製造現場では、部品供給や検査装置への投入などに利用されています。
Q2. ピッキングロボットはどのような作業に向いていますか？
ばら積み部品の取り出し、工作機械への供給、検査装置への投入などに適しています。
物流倉庫では、商品の仕分けや出荷箱への投入、デパレタイジング、パレタイジングなどに使用されます。
Q3. ピッキングロボットは食品にも使用できますか？
ピッキングロボットは、食品の整列、仕分け、箱詰めなどにも使用できます。菓子やパン、包装済み食品をコンベヤから取り出す工程では、高速動作に適したパラレルリンクロボットが多く使われます。
食品用途では、処理速度だけでなく、洗浄しやすい構造や防水・防塵性能も重要です。食品用潤滑剤、洗浄薬剤への耐性、異物混入防止、食品接触部材なども確認する必要があります。
Q4. どのような商品や部品でも自動化できますか？
すべての対象物を安定して自動化できるとは限りません。形状や材質、柔軟性、透明性、表面状態、重なり方によって、認識や把持の難易度が変わります。
特に、透明な袋、鏡面部品、柔らかい包装などは、実物を使った把持テストが必要です。
Q5. ピッキングロボットの導入費用はいくらですか？
導入費用は、ロボットやカメラ、ハンド、搬送設備、システム連携の範囲によって変わります。
ロボット本体に加え、架台、制御盤、ソフトウェア、設置工事、保守費用も必要です。そのため、多くのピッキングシステムは個別見積もりとなります。
Q6. 導入前に確認すべきことは何ですか？
まず、対象物の寸法、重量、材質、供給状態、必要な処理能力を整理します。設置スペースや作業者の動線、上流・下流設備との連携も確認が必要です。
導入前には、実際の商品や部品を使った把持テストやPoCを行います。処理量が多く、自動化しやすい対象物から段階的に導入する方法が現実的です。
