工場やプラント、社会インフラでは、設備の異常や劣化を早期に発見するため、さまざまな点検作業が行われています。しかし、労働人口の減少や設備の老朽化により、従来と同じ人員や方法だけでは、点検体制を維持しにくくなっています。
こうした課題への対応として進められているのが、点検自動化です。カメラ、センサー、ドローン、ロボットなどを使い、設備状態の撮影や測定を効率化します。取得したデータをAIで解析し、異常候補を絞り込む仕組みも活用されています。
この記事では、点検自動化の基本的な考え方を整理します。業界別の点検作業、自動化によるメリットと課題、導入時の注意点、実際の活用事例まで解説します。
ただし、使用する技術は、点検対象や確認したい異常によって異なります。自動化そのものを目的にせず、必要なデータを安定して取得できる仕組みを選ぶことが重要です。
目次[]
点検自動化とは
点検自動化とは、設備や構造物の状態確認を、カメラ、センサー、ロボット、AIなどで支援する取り組みです。
昨今は、人手不足や設備の老朽化によって、従来の点検体制を維持することが難しくなっています。そのため、撮影や測定、異常候補の抽出、記録、通知などを自動化する動きが広がっています。
本記事では点検自動化のうち、設備状態を取得する工程を中心に解説します。
AIによる判定や保全管理システムとの連携も重要ですが、正しいデータを取得できなければ、その後の解析や判断は成り立ちません。そのため、点検対象や確認したい異常に応じて、適切な計測方法を選ぶことが点検自動化の出発点になります。
完全無人化と部分自動化の違い
点検自動化は、すべての作業を無人化することだけを意味しません。
定時巡回やメーター読取りは、自動化しやすい作業です。一方、法定点検や複雑な非破壊検査では、人による最終判断が残る場合があります。
例えば、カメラによる撮影を自動化し、AIが異常候補を抽出します。その結果を点検責任者が確認する方式も、点検自動化の一つです。
実際の導入では、判断まで完全に自動化するより、負担の大きい作業から機械へ置き換える方法が現実的です。高所への接近、定時巡回、写真整理などは、比較的切り出しやすい工程です。
点検作業における現状と背景
点検自動化が求められる背景には、労働人口の減少、設備の老朽化、危険作業、点検品質のばらつきがあります。また、点検する対象や確認項目が増える一方で、従来と同じ人員や方法だけでは、点検体制を維持しにくくなっています。
労働人口の減少と点検人材の高齢化
日本では、生産年齢人口の減少が続いています。厚生労働省の資料では、今後も働き手の減少が見込まれており、幅広い産業で人手不足が長期化すると分析されています。
点検業務でも、設備構造や劣化状態を理解した人材の確保が課題です。目視や異音による確認では、作業者の経験が判断に影響する場合があります。
熟練者が退職すると、同じ品質で点検を続けることが難しくなります。そのため、撮影や測定などの定型作業を自動化し、限られた人材を異常判断や補修計画へ振り向ける考え方が求められています。
画像や測定値を蓄積すれば、熟練者の判断材料を共有しやすくなります。設備IDや異常分類を統一することで、若手教育や技能継承にも活用できます。

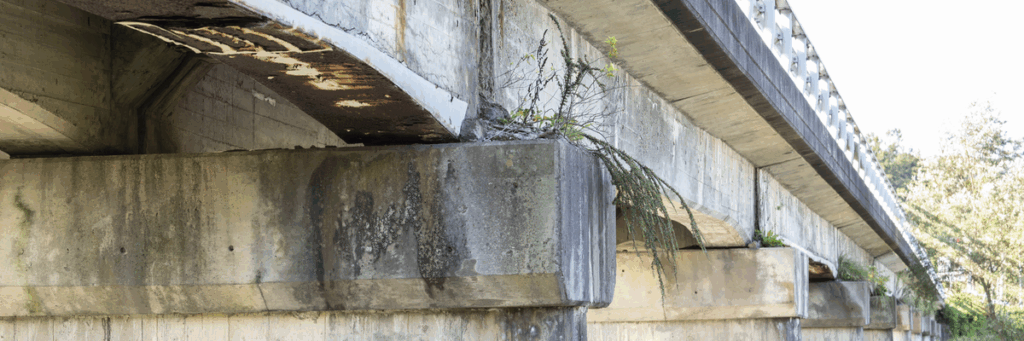

設備の老朽化と点検対象の増加
設備や社会インフラの老朽化も、点検負担を高める要因です。
国土交通省は、高度経済成長期以降に整備された道路橋やトンネルなどについて、建設後50年以上を経過する割合が今後急速に高まるとしています。そのため、計画的な維持管理と予防保全への転換が求められています。
設備の老朽化が進むと、確認する箇所や点検項目が増える可能性があります。状態によっては、従来より点検頻度を高める必要もあります。
しかし、人による巡回回数を増やせば、移動時間や作業負担も大きくなります。固定カメラやセンサーで状態を継続的に記録すれば、異常が疑われる設備を絞り込めます。
ただし、センサーを設置するだけで故障を予測できるわけではありません。運転条件、点検履歴、故障履歴と組み合わせて判断する必要があります。

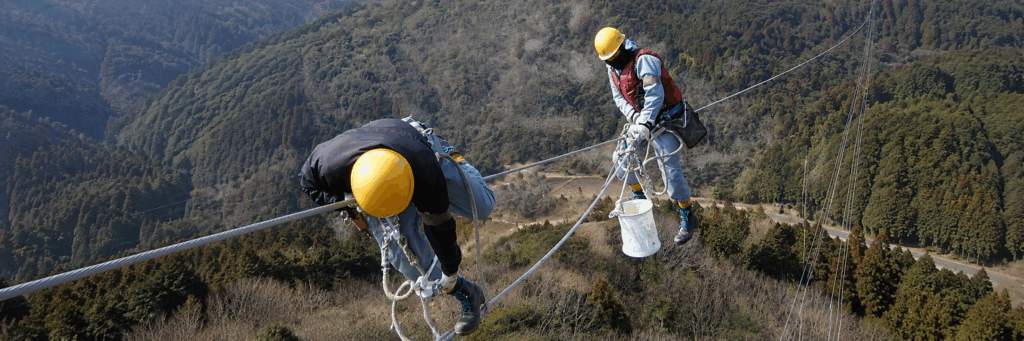

高所・狭所・危険区域での作業
点検対象によっては、高所、狭所、高温、防爆区域などへの立入りが必要です。
橋梁や鉄塔では、足場や高所作業車を使用します。タンクや配管設備では、酸欠、ガス、火災を想定した安全対策も欠かせません。
ドローンやロボットを活用すれば、作業者が危険な場所へ接近する時間を減らせます。足場の設置や交通規制など、点検に伴う準備作業を削減できる場合もあります。
経済産業省も、ドローン、IoT、AI、遠隔監視を活用する「スマート保安」を推進しています。目的は点検の省力化だけではなく、安全性と保安力の向上です。
一方、ロボットの導入によって新たなリスクも生じます。衝突、墜落、逸走、電池火災、通信断などへの対策が必要です。
そのため、点検機器は計測性能だけでは選べません。非常停止、立入管理、通信断時の動作、故障機の回収方法まで確認します。
点検品質のばらつきと記録負担
人による点検では、作業者ごとに確認位置や判断が異なる場合があります。
また、毎回の撮影位置や角度、明るさが変わると、過去画像との比較が難しくなります。撮影条件の違いを、設備状態の変化と誤認する可能性もあります。
このように、点検自動化は単なる人員削減を目的とするものではありません。限られた人材で点検体制を維持しながら、危険作業を減らし、設備の変化を安定して捉えるための手段です。
点検作業の自動化によるメリットと課題
点検自動化には、安全性、作業時間、点検品質を改善できる利点があります。
一方、誤判定や保守負担など、新たな課題も生じます。
点検自動化のメリット
点検自動化の主なメリットは、危険な作業を減らせることです。
ドローンやロボットが撮影や測定を行えば、高所、狭所、高温区域への立入り時間を短縮できます。足場、交通規制、安全監視員などの付帯作業を減らせる場合もあります。
点検条件を統一しやすいことも利点です。同じ位置、角度、速度で測定すれば、前回の結果と比較しやすくなります。
固定センサーを使えば、連続監視もできます。人が巡回していない時間も測定できるため、異常の兆候を早く捉えられる可能性があります。
また、画像、波形、位置、日時、判断履歴を記録できます。監査や原因調査の証拠として使えるほか、技能継承にも活用できます。
点検後の作業も削減できます。写真整理、転記、報告書作成を自動化すれば、点検員は異常の判断や補修計画へ時間を使えます。
点検自動化における課題
点検自動化では、取得するデータの品質が点検精度を左右します。画像が暗い、焦点が合っていない、撮影位置がずれている場合は、正確な比較や判定ができません。
そのため、撮影距離、照明、焦点、測定位置などの条件をそろえる必要があります。センサーを使う場合も、取付位置や設備の運転条件を統一し、定期的に校正します。
AIを活用する場合は、異常データを集めにくい点も課題です。重大な故障は発生頻度が低く、学習に必要な事例を十分に確保できない場合があります。導入初期は、ルールや閾値による判定、正常状態との差を捉える異常検知から始める方法が現実的です。
また、誤警報が多いと、確認作業が増えてしまいます。設備の負荷、季節、運転モードごとに基準値を分け、警報へ優先度を付けることが求められます。
ドローンやロボットを使う点検では、実証テストを重ねながら導入を進めるケースが一般的です。移動経路、段差、通信状態、測定位置、安全停止などは、実際の現場で確認しなければ判断しにくいためです。
実証テストでは、装置が動くかだけを確認してはいけません。撮影成功率、計測精度、再現性、作業時間、安全性を数値で評価し、その結果から対象範囲やロボットの動作を調整します。重大な異常が試験中に発生しない場合は、模擬欠陥や過去データを使った検証も必要です。
さらに、自動化設備自体にも保守が発生します。カメラの清掃、電池交換、センサーの校正、ソフトウェア更新などを運用費へ含め、継続して使える体制を整えることが重要です。
点検作業自動化の導入時に気を付けるべきポイント
点検自動化は、最初から全設備を対象にせず、頻度が高く、手順を標準化しやすい点検から始めることが重要です。高所や狭所などの危険性、巡回距離、設備停止の影響も含めて対象を選びます。
計測方法は、使いたい技術ではなく、確認したい異常から決めます。表面の腐食には可視カメラ、過熱には赤外線、配管の減肉には超音波、回転機械の異常には振動解析が適しています。
導入前のPoCでは、撮影成功率、検出率、誤警報、計測精度、作業時間、安全停止などを数値で確認します。必要に応じて、模擬欠陥や過去画像、試験片も使います。
また、法規、安全対策、サイバーセキュリティ、導入後の保守も確認が必要です。点検結果は通知だけで終わらせないことが重要です。設備台帳や保全管理システムへつなげることで、実際の補修や部品交換に活用できます。
点検作業の自動化事例
点検自動化では、一つの機器だけで点検を完結させるわけではありません。対象設備、計測方法、位置情報、解析、運用手順を組み合わせてシステムを構築します。
ここでは、ドローン、検査ロボット、協働ロボット、固定カメラを活用した事例を紹介します。
東京電力｜送配電設備のドローン点検
東京電力では、自動飛行ドローンを使った送配電設備の点検高度化を進めています。
設備の撮影に加え、3Dデータ、過去画像、複数の画像AI、解析基盤を組み合わせています。2027年度までに、送電設備用の自動飛行航路を1万km整備する計画です。
この事例では、ドローンの飛行性能だけでなく、撮影位置と設備情報を対応させる仕組みが重要になります。同じ条件で過去画像と比較できれば、腐食や部品状態の変化を確認しやすくなります。
事例出典：ドローン自動飛行システム活用による送配電設備の高度化
JR東海｜トンネル打音検査ロボット
JR東海では、トンネルの打音検査を支援するロボットを開発しています。
レーザー測量でトンネル形状を把握し、その情報を基にロボットアームの位置を補正します。アーム先端には、打撃装置と接触式振動センサーが搭載されています。
5つのセンサーユニットを使い、毎秒20回の打撃応答を計測します。模擬試験では、検査員が発見できなかった欠陥を含め、試験体内の全欠陥を検出したと報告されています。
事例出典：「トンネル検査ロボット」の開発について
協働ロボットによる非破壊検査
Universal RobotsのUR5eと非破壊検査装置を組み合わせた自動化ソリューションです。
非破壊検査では、探触子や計測機器を対象物へ繰り返し当てる作業が発生します。航空機などの大型対象では、作業者が無理な姿勢で長時間作業する場合もあります。
作業者は、反復的な走査作業から離れ、検査条件の調整や取得データの分析に集中できます。不自然な姿勢での作業を減らし、身体的な負担を軽減できる点も導入の目的です。
探触子やプログラムを変更すれば、金属や複合材料など、異なる対象物にも対応できます。協働ロボットを専用の検査機としてではなく、検査装置を柔軟に動かすためのプラットフォームとして活用している事例です。
Comprehensive Logistics｜UR10による自動車部品の画像検査
Universal RobotsのUR10にカメラを搭載し、自動車用サブアセンブリの画像検査を自動化しています。
対象は、パワーステアリングに関係するワイヤーハーネスのコネクターです。UR10が複数の位置へカメラを移動させ、接続部が正しく取り付けられているかを撮影します。
固定カメラでは確認しにくかった狭い位置にも接近できるため、重要箇所を同じ条件で繰り返し撮影できます。検査条件が変わった場合も、撮影位置を追加して対応できます。
ダイキン｜空調設備のIoTカメラ点検
ダイキンでは、空調機内部をIoTカメラで定期撮影するサービスを提供しています。
従来は、現地で筐体を開けなければ、ドレンパンなどの汚れを確認できませんでした。カメラを設置することで、訪問前に内部の状態を把握できます。
汚れの進行に合わせて、清掃や点検の時期を判断できる点が特徴です。一方、確認できる範囲はカメラに映る部分に限られます。
事例出典：Kireiウォッチ | 遠隔監視による無人ドレンパン点検
エレベーター｜遠隔監視と専用検査装置による点検自動化
エレベーターの点検自動化では、協働ロボットや多関節ロボットよりも、遠隔監視や専用検査装置が中心です。
運転回数、ドアの開閉状態、停止位置、制御機器の状態などを継続的に取得し、異常や劣化の兆候を遠隔で確認します。異常が疑われる設備を絞り込むことで、保守員の訪問や点検内容を調整しやすくなります。
また、ワイヤーロープやブレーキなど、点検対象が明確な部位には、固定カメラや専用の測定装置が使われます。対象物の動きや位置が一定であれば、ロボットアームを使うより、専用装置の方が構成を簡素化できる場合があります。
一方、昇降路は狭く、かごや釣合おもりが動く空間です。一般的な多関節ロボットを設置すると、リーチや干渉、安全対策が課題になります。そのため、エレベーターでは、遠隔診断、固定センサー、画像検査、自己診断機能を組み合わせる方式が現実的です。
ただし、遠隔監視だけですべての点検を代替できるわけではありません。資格者による定期検査や、現地での確認が必要な項目を残しながら運用します。
